GRC養(yǎng)護步驟詳解

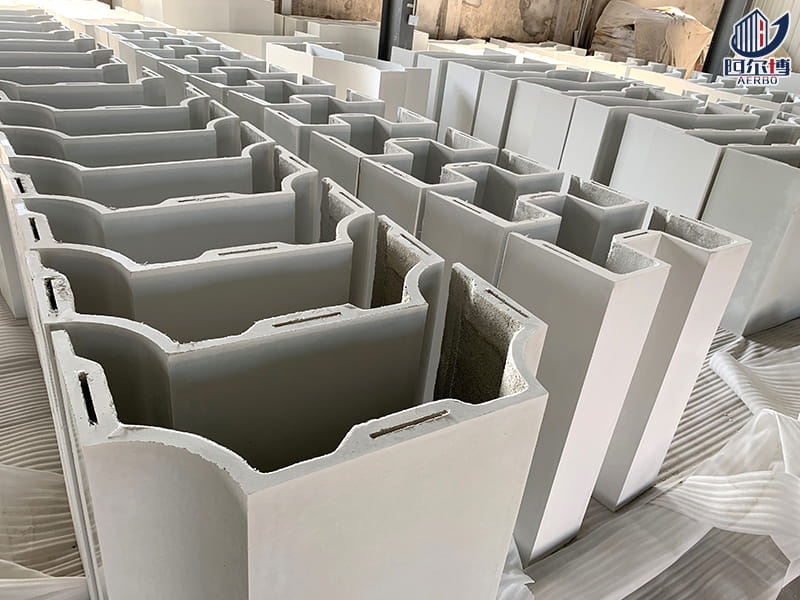

阿爾博裝飾為您講解GRC構件的養(yǎng)護步驟：
是使GRC線條在早期保持其中所含水分不被蒸發(fā)。制品內(nèi)所含水分用于水泥水化并因此發(fā)展其強度，降低滲透與收縮。
由于水化受到溫度的影響，所以在制品養(yǎng)護過程中周圍空氣需保持適宜的溫度。
1、GRC制品一般均是薄壁和低水灰比的，而GRC掛板則具有較大的表面積。所以應采用有效的養(yǎng)護制度以達到下列要求：
a. 有適合的早強以便于脫模和搬運；
b. 保證設計強度；
c. 限制收縮以防開裂。
對于上述ab兩點，養(yǎng)護可使水泥水化正常進行并增強強度與黏結。對于c，應最大程度上減少體積損失、收縮以及開裂。


控制水分流失，換而言之，即補充水分是養(yǎng)護的基本點，再外加溫度的控制。
2、在實際執(zhí)行過程中，養(yǎng)護可分成幾個階段并采用不同的方法。
2.1 脫模前與脫模時
在修飾后，通常用干凈清爽的聚乙烯薄膜將模具包住，這是防止GRC中所含的水分被蒸發(fā)，同時也有助于保持水化熱。
在養(yǎng)護的初期就要使GRC制品有足夠的強度，這樣在脫模與搬運時才不會受到損傷。


2.2 主要養(yǎng)護
此主要養(yǎng)護階段是使脫模后的GRC制品繼續(xù)得到保護，通常仍用塑料薄膜包住GRC制品以免受到陽光的照射導致水分流失，通過噴濕霧也可保持局部的濕度。
2.3 后養(yǎng)護
當制品在存放與使用時，其周圍環(huán)境與養(yǎng)護階段有明顯差異時，采取有效的后養(yǎng)護是必要的。這可以采取一些簡單的方法使構件在存放過程中免受陽光的直接照射。在存放階段GRC應達到設計的強度，此階段的保護在于限制其干縮。
在上述養(yǎng)護過程中，GRC制品的強度得以進一步的提高。
3、加速養(yǎng)護是有效的，包括低壓蒸汽養(yǎng)護以及使用化學早強劑。
3.1 低壓蒸汽養(yǎng)護
在冷天該法對于模具的周轉(zhuǎn)使用是經(jīng)濟的，溫度最好不要超過50℃，否則對長期強度是不利的。
3.2 使用化學早強劑
這種外加劑主要可提高早期強度、在寒冷條件下是有效的，并可使制品較早的脫模。

更多知識，歡迎登陸江蘇阿爾博的官網(wǎng)進行查閱！
