為什么GRC構(gòu)件會(huì)產(chǎn)生裂縫？常見的裂縫類型有哪些？

GRC構(gòu)件在制作、儲(chǔ)存、運(yùn)輸和起吊環(huán)節(jié)中會(huì)產(chǎn)生裂縫，影響構(gòu)件承載能力、耐久性、抗?jié)B等級(jí)性和美觀。GRC構(gòu)件是厚壁構(gòu)件，厚度一般只有15mm，有裝飾表層的構(gòu)件厚度會(huì)提升10~30mm，但裝飾表層一般沒有玻璃纖維，抗壓強(qiáng)度低，盡管有利于減少干濕變形的作用，但對(duì)抵擋載荷作用下的裂縫沒有幫助。

因?yàn)镚RC構(gòu)件厚度較薄，裂縫非常容易貫通，導(dǎo)致消弱甚至喪失承載能力。GRC構(gòu)件大多數(shù)是裝飾性構(gòu)件，客戶也不能接受看得見的裂縫。因此，一旦產(chǎn)生裂縫，便是非常大的問題。接下來GRC廠家阿爾博裝飾就來和大家介紹下為什么GRC構(gòu)件會(huì)產(chǎn)生裂縫？以及常見的裂縫類型有哪些？

GRC構(gòu)件裂縫有3種：龜裂、脫層和貫通性裂縫。

1、龜裂

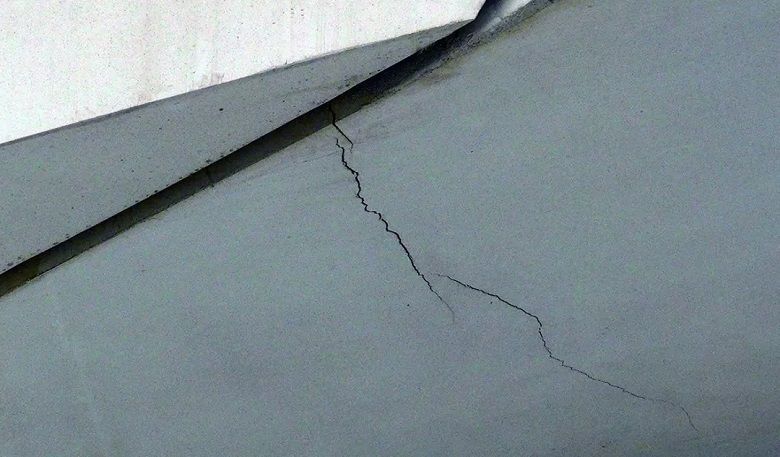

龜裂是GRC表層的無規(guī)律裂縫(如圖1所示)，關(guān)鍵原因是GRC材質(zhì)有問題，在干濕變形或溫度變形作用下形成，或因碳化形成。

導(dǎo)致龜裂產(chǎn)生的材質(zhì)問題包括：
               (1)水灰比過大，它是最常見的原因。
               (2)玻纖成分不夠，這也是最常見的原因。
               (3)水泥返潮或過期。
               (4)常用水泥收縮較為大。
               (5)沙子含泥(粉)量大。
               (6)GRC料漿擠壓成型不密實(shí)。
               (7)保養(yǎng)不太好。

龜裂一般在構(gòu)件應(yīng)用一段時(shí)間后產(chǎn)生，發(fā)覺細(xì)微裂縫即應(yīng)開展補(bǔ)救，可噴涂防水涂層或混凝土防水保護(hù)膜。

2、脫層裂縫

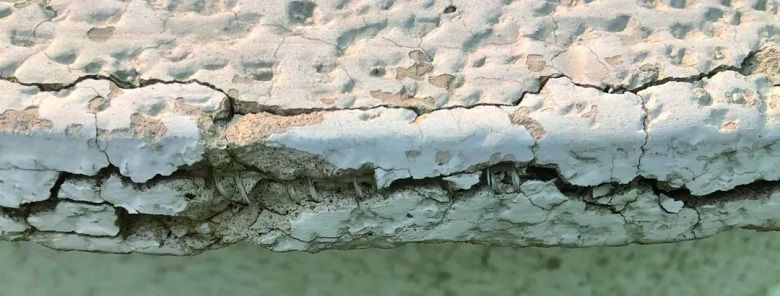

脫層裂縫一般產(chǎn)生在構(gòu)件轉(zhuǎn)角位置或凸起位置，部分表層裂縫脫落(如圖2所示)。關(guān)鍵原因是GRC材質(zhì)和結(jié)構(gòu)有問題，歷經(jīng)數(shù)次反反復(fù)復(fù)凍融后形成。

導(dǎo)致脫層裂縫產(chǎn)生的材質(zhì)問題和結(jié)構(gòu)問題包括：
               (1)水灰比過大。
               (2)GRC料漿擠壓成型不密實(shí)。
               (3)保養(yǎng)不太好。
               (4)構(gòu)件積雪面沒有排水坡度。

嚴(yán)寒地區(qū)，尤其是凍融轉(zhuǎn)變頻繁的地區(qū)易產(chǎn)生凍融裂縫，一般在構(gòu)件應(yīng)用幾年后產(chǎn)生，也是一兩年就產(chǎn)生凍融破壞的。發(fā)覺細(xì)微裂縫即應(yīng)噴涂防水涂層。

3、貫通性裂縫

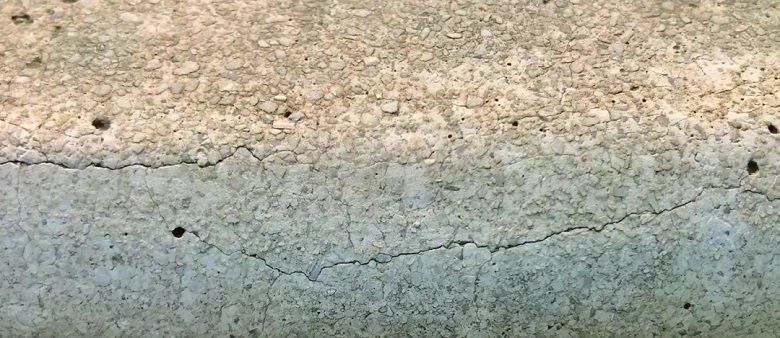

貫通性裂縫是貫通GRC斷面的裂縫(如圖3所示)。關(guān)鍵原因是GRC構(gòu)件與安裝連接點(diǎn)的設(shè)計(jì)有問題，或材質(zhì)與斷面厚度存在的問題，在載荷作用和干濕變形作用下形成裂縫。

導(dǎo)致貫通性裂縫的實(shí)際問題包括：

        (1)剛性管束GRC為厚壁型構(gòu)件，非常容易干透濕透，干濕變形率很大。假如因構(gòu)件造型設(shè)計(jì)、錨索系統(tǒng)超靜定布局、安裝連接點(diǎn)所有鎖緊未設(shè)置主題活動(dòng)連接點(diǎn)等形成對(duì)GRC板的剛性管束，在干濕變形地應(yīng)力的作用下就會(huì)造成裂縫。剛性管束是貫通性裂縫最關(guān)鍵的原因。

        (2)厚度不足GRC構(gòu)件斷面厚度不符合設(shè)計(jì)規(guī)定，或厚度不勻、部分過薄。

        (3)玻纖成分低導(dǎo)致抗彎強(qiáng)度低。

        (4)未應(yīng)用耐堿性玻纖抗彎強(qiáng)度隨時(shí)間衰減過大。

        (5)背附鋼龍骨彎曲剛度不夠GRC板墻的背附鋼龍骨平面內(nèi)慣性矩過小，彎曲剛度不夠，主龍骨變形大導(dǎo)致GRC板裂縫。

        (6)未做臨時(shí)性拉接異形構(gòu)件、敞口構(gòu)件沒有設(shè)置臨時(shí)性支撐桿，吊運(yùn)環(huán)節(jié)導(dǎo)致裂縫。

        (7)預(yù)埋件生銹金屬材料預(yù)埋件因保護(hù)層厚度過薄或防銹處理措施不力，生銹后膨脹，導(dǎo)致混凝土表層裂開。

以上就是關(guān)于為什么GRC構(gòu)件會(huì)產(chǎn)生裂縫的原因介紹了，你了解了嘛？如果你還想了解、咨詢更多關(guān)于GRC構(gòu)件、GRC線條等GRC產(chǎn)品方面內(nèi)容，歡迎大家前往GRC廠家阿爾博裝飾官網(wǎng)進(jìn)行了解。
